锚索托盘生产线都有哪些设备

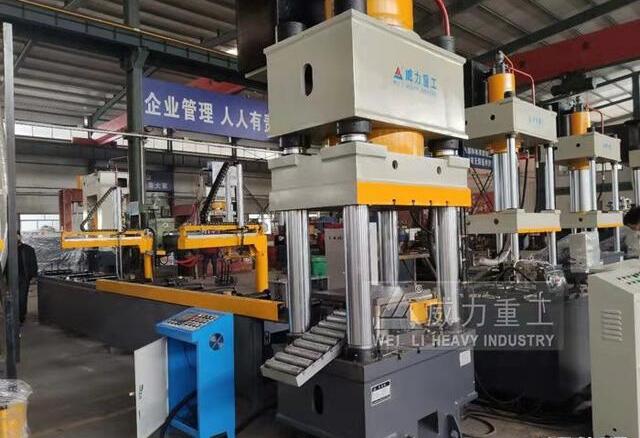

锚索托盘作为煤矿企业经常使用的支护产品,其需求量很大,为了提升加工效率,山东威力设计了全自动锚索托盘生产线,包括锚索托盘液压机、冲床、剪板机、模具、自动上下料装置、机械手等设备,不同设备可以组成不同的锚索托盘生产线方案,仅需一人操作机器,即可自动化完成锚杆托盘的生产。
图片仅供参考,详情请咨询18306370979(微信同号)

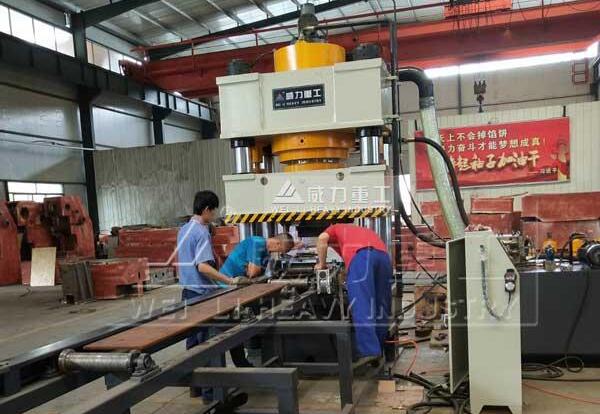

根据锚索托盘的材质、规格尺寸、厚度等,可以选择不同的设备作为全自动锚索托盘生产线的主要冲压设备,规格在150x150以下的多选择200吨气动冲床作为冲压锚索托盘的主要设备,如果冲压的锚杆托盘超过150x150,冲压设备就需要选用液压机来完成。比较常见的锚索托盘液压机吨位包括200吨、315吨、400吨、500吨、630吨、800吨、1000吨等,采用三梁四柱式结构,可一分钟出4-6块。
图片仅供参考,详情请咨询18306370979(微信同号)

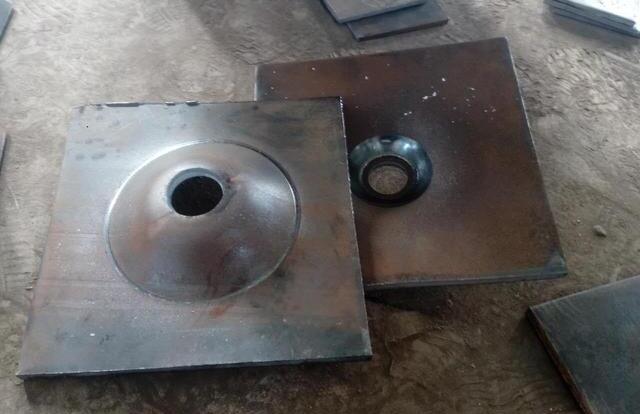

通常500吨锚索托盘液压机可用于压制300x300x14mm以内的锚索托盘。630吨则可用于压制300x300x16mm及一下的锚托盘。虽然500吨液压机也可以压制300x300x16mm的锚索托盘,但不适合长期使用,容易造成设备故障以及降低使用寿命。所以一般采购锚索托盘液压机的时候建议买大不买小,让液压机设备的吨位带有余量,确保设备的使用寿命,减少机器故障。
图片仅供参考,详情请咨询18306370979(微信同号)
山东威力可以为客户设计多种全自动锚索托盘生产线方案,使用较多的有三种。
锚索托盘液压机+锚杆托盘模具+自动上下料装置+机械手自动码垛+自动捆扎。
液压冲床+冲剪一体模具+自动上下料装置+机械手自动码垛+自动捆扎。
气动冲床+冲剪一体模具+自动上下料生产+机械手自动码垛+自动捆扎。
图片仅供参考,详情请咨询18306370979(微信同号)

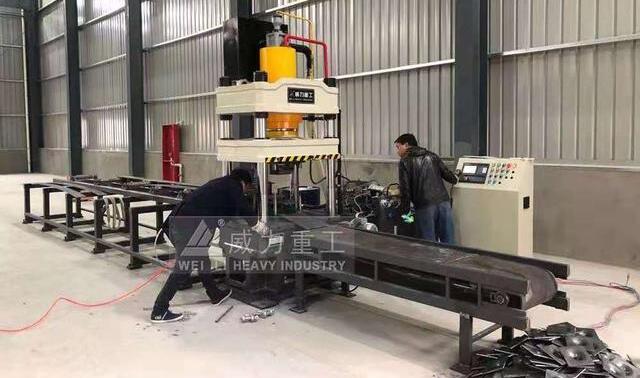

其中气动冲床+冲剪一体模具+自动上下料生产+机械手自动码垛+自动捆扎组成的全自动锚索托盘生产线主要用于加工150x150x10的锚托盘及以下的锚托盘的自动化加工。可将剪切好的长条板,按照模具的规格,进行剪切、冲孔、压型一次完成。
图片仅供参考,详情请咨询18306370979(微信同号)

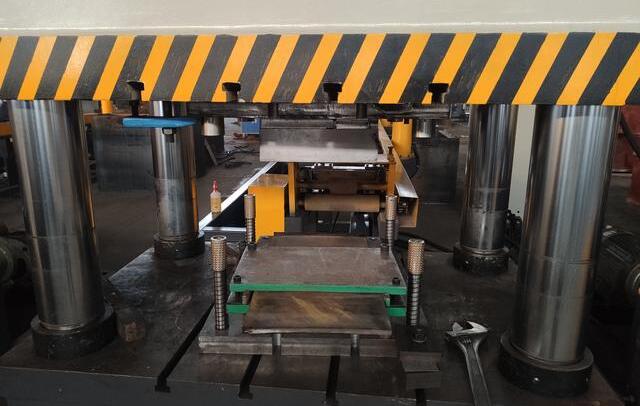

锚索托盘的加工该过程为碳钢Q235A3板材直接置于送料机上,有送料机直接控制,将钢板送至锚索托盘液压机模具上,之后液压机迅速下压可一次完成冲孔、剪切、成型等三种工序,加工效率更高,节约人工成本。
