山东威力重工1500吨复合材料液压机泵诺顿等效电路

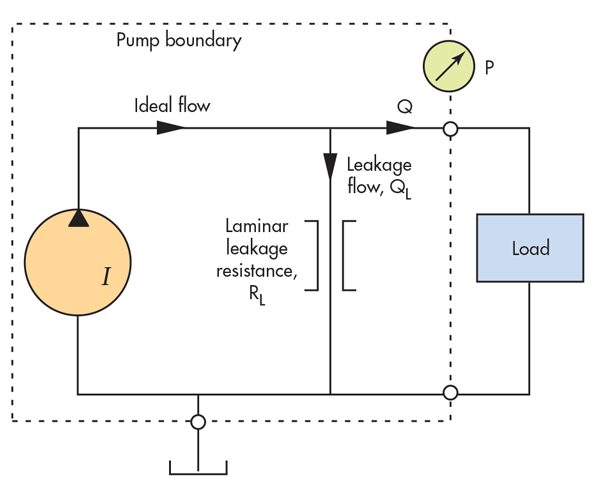

图1:在正流量区域运行时,泵的分析示意图有三个流量组件:理想,泄漏和实际可交付输出流量(Q)。
方程式5与图1的简化液压分析示意图完美地机械化。熟悉山东威力重工1500吨复合材料液压机电气技术的人应该将该电路识别为诺顿等效电路。它有一个内部并联旁路电阻的流量源; 剩余的流量进入输出世界,在那里可以感受和测量。Pump边界内的所有东西都是数学技巧,但代表了真实的物理现象。
泵符号中的I表示它代表理想的流量发生器。它的符号在液压领域是必要的,因为标准的ISO符号在其实际的工业意义上被解释。也就是说,泵符号代表真正的泵,包括它的所有缺陷,细微差别和特性。解释所有这些缺陷需要一组更细微的符号; 因此,理想泵的表示法也适用于电动机。
山东威力重工1500吨复合材料液压机液压流体中的层流与压力成正比,但它取决于流体性质,尤其是粘度。因此,层流完全类似于欧姆定律。层流还取决于流动路径的几何形状。层流流动路径的特征在于长流动路径,小横截面流动区域或高粘度。结果,有几条格言发挥作用:路径越长,阻力越大; 流动面积越小,阻力越大; 粘度越高,电阻越高。
诺顿等效电路包含与诺顿电阻并联的理想电流发生器(正电流源),这是一种类似于泵内部泄漏的内部并联流路。重要的是要意识到山东威力重工1500吨复合材料液压机电流发生器不是一种天然的发电机。它必须由其他元件构成,例如晶体管,运算放大器和电压发生器。

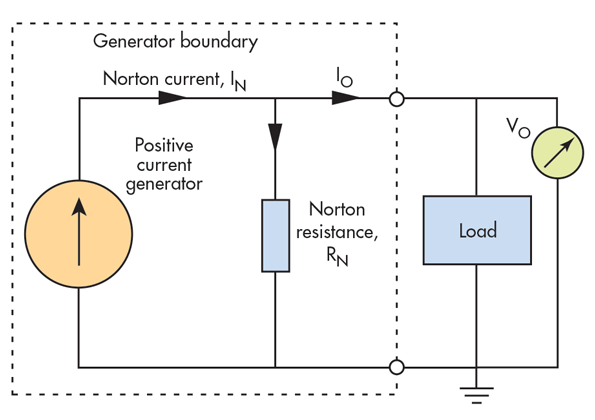

图2:诺顿等效发电机电路与内部泄漏的液压泵完美类比。
有趣的是,最初的正电流来源之一是以它的创造者,麻省理工学院的布拉德豪兰命名。Howland电流泵与正排量泵具有明显的相似性,至少在性能特征方面如此。但它不是带活塞的泵。相反,它是一种电子电路,旨在为某些外部负载提供受控的正电流。
图2包含一个通用的诺顿等效电路,即使是最随意的观察者也必须与图1的相似之处感到震惊。诺顿的电路模型解释了为什么输出电流会随着插座电压的增加而同时降低。罪魁祸首是内部旁路电阻,它从理想的诺顿发电机中夺走电流。同样的解释适用于液压泵,其中内部旁路泄漏使流体流出出口。
处理理想
图1中的理想流量泵被称为从属流量发生器,因为它产生的流量取决于图中未出现的变量或动作。另一个变量是轴速度,它位于电路的不同部分(图1中没有明确显示)。
遗憾的是,与电气符号不同,山东威力重工1500吨复合材料液压机液压电路符号不提供表示依赖性的不同符号。仅当应用于等式5时,依赖性才是明确的。通过用旋转的方形替换图2的圆形发生器来指示电依赖性电流发生器(图3)。符号表示它依赖,但不依赖于它。需要更多信息。

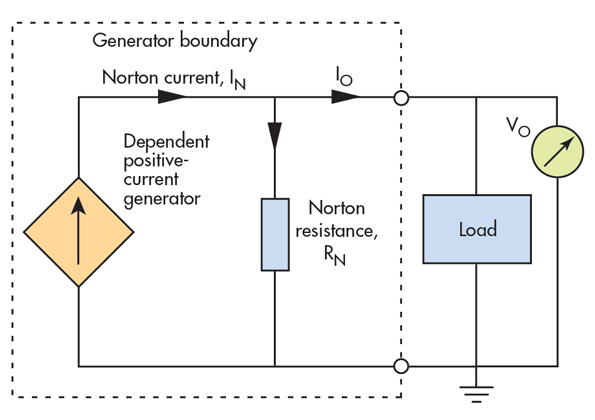

图3:通过用旋转的方形包络代替图2的圆圈来表示电流发生器的依赖性。
当压力增加时,达到膝盖,以便内部反馈调节器接管泵的位移控制。在低压下,当在膝盖以下操作时,弹簧将位移偏置到其最大值。
进一步尝试增加膝盖右侧的压力可以相应地减少位移并限制压力的上升速度。称为正压区域 - 机器表现得更像正压源 - 它与正电压源类似。虽然该区域的曲线斜率显示的陡度低于实际泵实际达到的陡度,但它旨在说明压力补偿的原理。然而,真正的山东威力重工1500吨复合材料液压机泵的陡峭斜率从不垂直,没有电子控制位移。
图1中压力补偿泵的最大压力标记为阻塞端口压力。关于这种表示法可以有两点。首先,流体动力工业通常不使用这种措辞,而是宁愿将其称为死角压力。显然,死角意味着堵塞出口。其次,膝盖和死角压力可调,如果不是在现场施加时间,则在工厂最终测试时间。
