6000吨颗粒成型液压机快速下行步骤

文章出处:【www.yeyaji66.com】人气: 发表时间:2018-07-26 11:28【

山东威力重工小编介绍一下6000吨颗粒成型液压机快速下行是怎样完成的。

1、快速下行电磁铁通电,先导阀和上缸主换向阀左位介入系统,液控单向阀被打开,上液压缸快速下行。这时,6000吨颗粒成型液压机系统中油液流量的情况如下进油路;液压泵-顺序阀-上缸换向阀-单向阀-上上腔回油路:上液压缸下腔-液控单向阀-上缸换向阀-下岗换向阀-油箱。上滑块在自重作用下迅速下降。由于液压泵的流量较小,这时油箱中的油经液压单向阀也流入上液压缸上腔。

2、慢速加压从上滑块接触工件时开始,这时上液压缸上腔压力升高,液控单向阀关闭,加压速度便由液压泵流量来决定,油液流动情况与快速下行时相同。

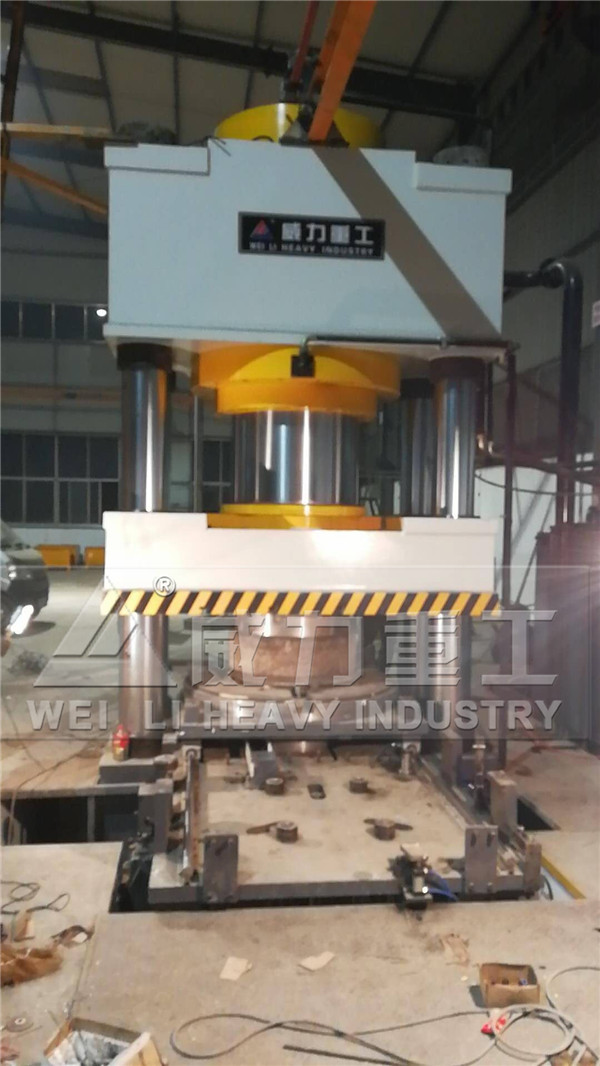

6000吨颗粒成型液压机快速下行步骤
图片仅供参考,详情请咨询18306370979

3、保压延时。当6000吨颗粒成型液压机系统中压力升高到压力继电器气作用,这时发出电信号,控制电磁铁断电,先导阀和上缸换向阀都处于中位,此时系统进入保压。保压时间由电气控制线路中的时间继电器控制,可在0min-24min内调节。保压时除了液压泵在较低压力下卸荷外,系统中没有油液流动。液压泵卸荷的油路如下:顺序阀-商业油缸换向阀-下液压缸换向阀-油箱。

4、快速返回时间继电器延时到时后,保压借宿,电磁铁通电,先导阀右位介入系统,释压阀使上液压缸换向阀也以右位接入系统,这时,液控单向阀被打开,上液压缸快速返回。

5、原位停止。当上滑块上升至挡块撞上原位行程开关时,电磁铁断电,先导阀和上换向阀都处于中位。这时,上液压缸停止不动,6000吨颗粒成型液压机液压泵在较低压力写卸荷。
