2000吨波纹板成型液压机充液快速回路介绍

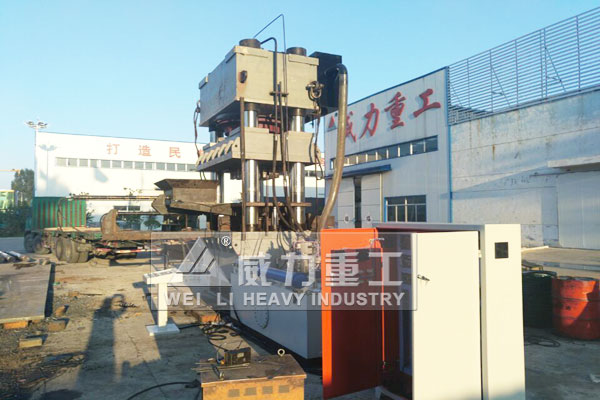

对于在2000吨波纹板成型液压机机器设备中卧式放置的液压缸不能利用运动部件自重充液作快速运动,可采用增速缸或辅助岗的方案,采用增速缸的快速运动回路。
2000吨波纹板成型液压机增速缸由活塞缸与柱塞缸复合而成,当换向阀左位接入回路时,压力油经柱塞中间的孔进入到增速缸小腔,推动活塞快速向右移动,大腔所需油液由充液阀从油箱吸取,2000吨波纹板成型液压机活塞缸右腔的油液经换向阀回油箱,即快速运动时液压泵的全部流量进入到小腔中。
当执行元件接触到工件造成负载增加时,回路压力升高,使2000吨波纹板成型液压机顺序阀开启,高压油关闭充液阀,并进入增速缸大腔,活塞转换成慢速运动,且推力增大,即慢速运动时2000吨波纹板成型液压机液压泵的流量同时进入到复合缸的大腔和小腔中。当换向阀右位接入回路,压力油进入活塞缸右腔,同时打开充液阀,大腔的回油排回油箱,活塞快速向左退回。
