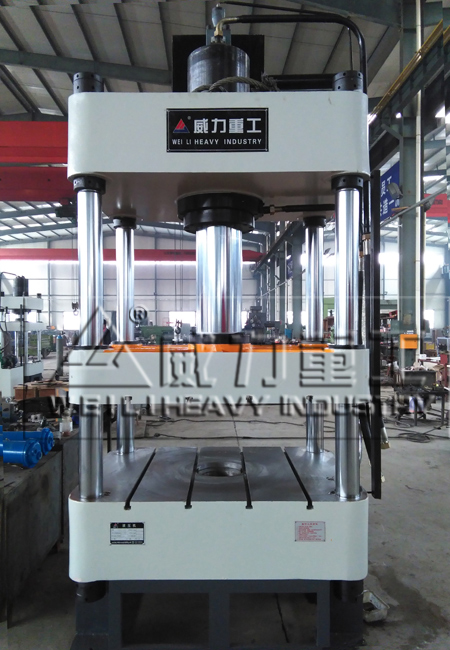

3D广告维成型三梁四柱液压机上横梁结构优化
3D广告维成型三梁四柱液压机上横梁结构应用传统力学和有限元法进行结构优化设计。
上横梁强度设计之前,先对立柱、立柱锁紧螺帽、上油缸进行设计计算,以便得到上横梁连接尺寸,获得大致装配结构。
根据立柱、上油缸及工作台尺寸,可以获得3D广告维成型三梁四柱液压机上横梁的安装尺寸,尺寸值(直径)340mm为立柱锁紧螺帽与上横梁的接触面,大小可由挤压强度计算获得,直径570mm和750mm由上油缸确定,长度l000mm和1200mm 由工作台尺寸决定。
