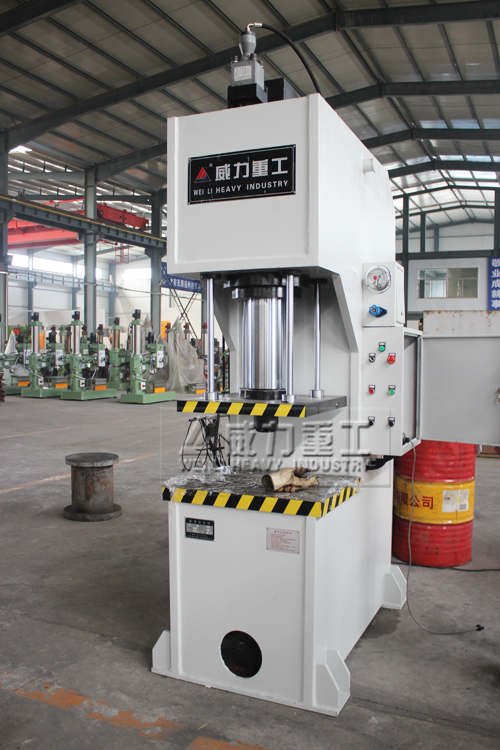

100吨单柱液压机YW41-100T
YW41-100T单柱液压机适用于使用频率不高的金属零件的拉伸、弯曲、压印、落料、翻边、校正、压装、冷热挤压等工艺,粉末制品、磨料 制品的成型以及塑料制品、绝缘材料的压制成型。还适用于金属制品拉伸、成型及压制等工艺,亦可加工非金属材料,粉末冶金制品的压制,轴类零件的校正,套类 零件的压装以及金属制品的整形、切边等工艺。
100吨单柱液压机液压系统
100吨单柱液压机YW41-100T液压动力系统由动力控制系统、各种阀和液压操纵箱等组成,对主机提供动力并实现对主机的控制。主液压站布置在主机右侧。
1、液压系统采用先进的插装阀集成系统,该阀通流量大,抗污染,控制灵活,性能可靠,便于维修。
2、液压系统工作压力25MPa,主阀门应为二通插装阀。要求液压系统设有过载保护装置。
3、单柱液压机YW41-100T工作方式:定程和定压;液压机操作方式:手动、半自动。
4、油箱为钢板焊接结构,其上安装有油位指示计、空气滤清器等,油箱安装时要进行酸洗、钝化和防锈处理,配有油液过滤装置,过滤精度以保证工作油液的清洁度,并可实现过滤装置堵塞事故报警。
5、液压管路系统应密封可靠,连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐振压力表,管路磷化处理,然后涂防锈耐油漆。
100吨单柱液压机YW41-100T主要技术参数
技术参数 |
100吨单柱液压机YW41-100T |
|
公称压力KN |
1000 |
|
液体工作压力MPa |
28 |
|
喉深mm |
280 |
|
压头行程mm |
300 |
|
工作速度mm/s |
18 |
|
回程速度mm/s |
30 |
|
压头至工作台最大距离 |
800 |
|
工作台尺寸mm |
前后 |
500 |
|
左右 |
700 |
电机功率Kw |
7.5 |

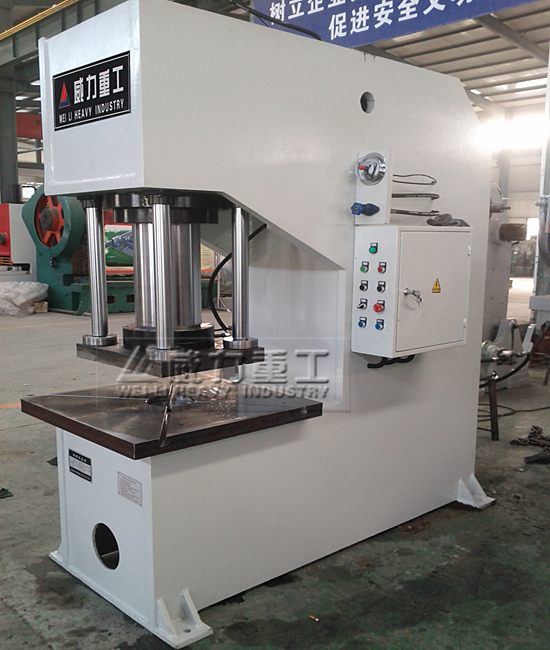

100吨单柱液压机YW41-100T结构与特点
采用计算机优化结构设计,C型单臂式机身结构,刚性好,结构简单、操作方便。
整机采用钢板焊接,独立的电气控制系统,工作可靠、动作直观、维修方便。
液压控制采用二通插装阀集成系统,动作可靠、使用寿命长、液压冲击小、并减少连接管理与泄漏点。
液压系统采用按钮集中控制,具有点动、自动、脚踏三种操作方式切换使用。
100吨单柱液压机YW41-100T可选配附件:
·液压缸可加长行程
·滑块比例调速装置
·冲裁缓冲装置
·液压垫比例调速装置
·光幕安全保护装置
·油冷却装置
·模具保护装置
·位移传感装置
·触摸式工业显示屏(PLC)
·打料装置(液压式或机械式)
·换模用浮动导轨和滚动托架
·模具快速夹紧机构
★山东威力重工生产的单柱柱液压机可以满足客户的各种特殊需求,公司可以对客户提出的不同生产工艺要求尽最大努力满足客户。公司生产的液压机可以实现铸造、加工、组装一次完成,完全可以满足客户生产工艺需求的同时保证产品的质量。
★公司还会针对购买我们液压机的客户提供产品使用说明书、产品合格证书、装箱单以及全套的技术资料,为客户提供针对操作人员的专业培训,直到操作人员可以熟练操作产品,同时还会提供专业的售后服务。
★山东威力重工可以根据客户需求为客户量身定做液压机油缸行程、开口高度、吨位、工作台面大小、工作速度等参数,为客户定做最合理、最高性价比、最适合客户的液压机。
