玻璃钢水箱复合材料液压机液压系统压力和电压对比

文章出处:【www.yeyaji66.com】人气: 发表时间:2019-08-15 10:50【
电压由两个不同的代数符号表示:V和E。V的来源应该是显而易见的,但E来自哪里?电压的古老名称是电动势​​,有时仍然缩写为电动势。最早的电气概念使用流体流动作为类似和相同的过程。只有在Georg Simon Ohm声称电流和电压呈线性相关之后,科学家们才能理解流体和电学特性是相似的,但在数学上并不相同。

玻璃钢水箱复合材料液压机液压系统压力和电压对比
图1.该图显示差压传感器或差压表需要两个连接,因为压力是电路中两点之间电位差的量度。

许多人通常为电压源保留字母E,例如电池和发电机,而V通常保留用于电压损失 - 通常由电阻和其他阻碍元件引起。大写和小写字母的使用通常区分稳态值(大写)和时变量(小写)。

玻璃钢水箱复合材料液压机压力与电压一样,是电路中或空间中两点之间的势能差的量度。它表示为每单位面积的力,例如lb / in.2(psi)或N/m2(帕斯卡)。Pascal的压力很小,我们通常使用它与兆前缀(MPa)。

通过对单元的简单操作,可以将压力视为与潜在能量相关。例如,将psi的分子和分母乘以英寸会产生每单位体积的能量:

psi×in./in.= lb-in./in.3

带压力的关键词是差异,因为它是衡量电路中两点之间电位差的指标。

测量电压和压力
分别用电压表和玻璃钢水箱复合材料液压机压力表测量电压和压力。两者都是双终端设备。也就是说,必须对仪器进行两次连接。由于它们的构建方式以及我们选择教导学生如何使用它们的方式,压力表经常会丢失这一事实。

为了说明这一点,首先考虑差压传感器或差压计。原理图符号如图1所示。传感器结构不在符号中。它可以是纯粹的机械显示器的波登管,也可以是具有可偏转隔膜和电信号输出的电磁感应元件。我们不知道,在这一点上,我们不在乎。但它有两个输入连接,因为压力是衡量电路中两点之间电位差的指标。

如果正极端子连接到操作泵的输出端口,并且负极端子没有连接到任何东西,则压力读数将是泵输出压力和大气压力之间的差值的量度。另一方面,如果负极端子连接到接近完美的真空,则读数将是泵出口绝对压力的量度。如果负极端子连接到某个控制阀的输出端口,则读数将是泵输出和阀门输出之间的压力差。通常,这将是阀门计量元件上的压降。关键是仪器有两个端子,但用户连接两个或只连接一个。这样做决定了压差读数的含义。

那么,普通的单口波登管压力表如何成为压差装置?显然,没有第二个管道端口。理解其差异测量的关键是考虑波登管传感元件的机械方面。活动端口连接到流体动力回路中,并且管内的压力导致尖端伸直。同时,大气压力作用在管的外部,并且如果大气处于某个绝对压力,则该压力将试图将管推回到其松弛状态,试图消除内部压力正在做什么。如果管子被无泄漏的外壳包围,并且外壳配备了外部接头,

绝对压力传感器是玻璃钢水箱复合材料液压机差分传感装置。但是,一个端口始终连接到几乎完全真空的内腔。因此,它读取一个端口所连接的绝对压力。

电压表总是有两个可供用户使用的连接。电动液压从业者可能会使用手持式数字万用表。两个连接中的一个标记为+,V,A或O,并连接到红色引线。另一个标记为“COMM”并连接到黑色引线。这种做法有助于保持代数符号的直线,这很重要,尤其是在使用自动控制系统的情况下。最重要的是,两条引线必须连接到被测电路,以获得可用的电压读数。数字万用表是配备齐全的电动液压工具套件中的首选仪器。

玻璃钢水箱复合材料液压机液压系统压力和电压对比
图片仅供参考,详情请咨询18306370979(陈女士)

绝对零压力和电压
如果不能实际实现,则可以想象绝对零压力的条件。如果您可以从密封容器中完全去除所有气体分子,则容器内的压力将为绝对零度。出于所有实际目的,可以去除足够的气体分子,从而可以实现实用的完美真空,并且可以构建绝对压力仪器。

电压是不同的,这就是类比开始崩溃的地方。没有绝对零电压的条件。这一现实最重要的后果是电路中的空穴现象不存在。为满足电的物理定律,电压可以是负值。压力不大。如果液压回路中的区域变得足够低,则气体开始从流体中排出(排气)并且压力永远不会变得小于绝对零度。液压油中的气体会导致所有类型的玻璃钢水箱复合材料液压机严重故障。

相反,电压将达到负值,以满足所有相关的物理定律。进电和出电的概念在电路中基本上没有意义。如果要关闭电动机,可以在电动机的两个端子中放置一个开关 - 液压马达不是这样。

图2包含一个简单的直流电动机电路和一个同样简单的液压马达电路。电动机电路具有两个控制开关,液压电动机电路具有两个开关阀。我们的想法是比较两个电机如何停止以及两​​个电路中开关或阀门的选择有何不同。

让我们从两个电源启动,所示位置的开关和阀门以及电机轴旋转开始。两个电气开关如图所示处于关闭位置(它们是导电的),而两个玻璃钢水箱复合材料液压机液压阀都处于其打开位置(它们也是导电的)。因此,闭合的电气开关类似于打开的液压阀,反之亦然。

阀门和开关
现在假设两个开关都闭合,电机上电并正常运行,我们打开开关1.也就是说,通过移动开关的可动件来中断电路。此操作可以消除电机的电力,因此它会停止运转。当它滑行停止时,电动机作为发电机从存储在转子惯性和/或负载惯量中的能量运行。当所有惯性能量消散后,电动机将停止。如果我们打开Switch 2而不是Switch 1,结果是一样的。电机从电机上移开,当所有惯性能量消散时,它会滑行停止。如果我们需要突然停止电机,必须使用更强大的方法,称为动态制动。动态制动从旋转电机恢复电能,产生使电机减速的负载。

玻璃钢水箱复合材料液压机液压系统压力和电压对比

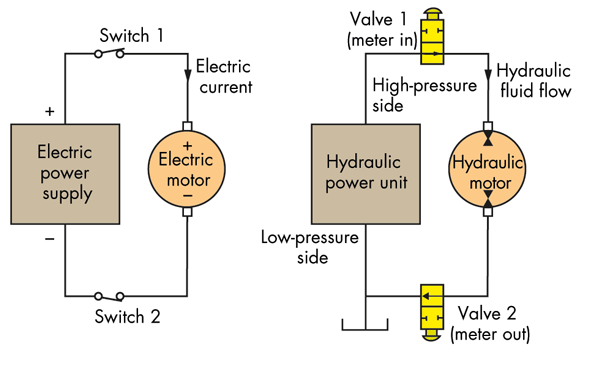

图2.电动机电路中的两个开关和液压马达电路中的两个阀用于说明两个电动机的停止方式彼此不同的方式。

停止玻璃钢水箱复合材料液压机液压马达要复杂得多:阀1被称为进口阀,因为它位于电机的电源入口回路中。阀2被称为出口节流阀,因为它位于电动机的出口处。现在,在电机正常运行且阀门处于所示位置的情况下,突然将阀门1转换到其阻塞(关闭)位置会切断电机的电源。由于电动机的惯性(与电动机转子的惯性相比较低)及其负载,电动机将继续转动,并且阀1和电动机之间的管路中的压力使得朝向真空条件急剧下降。低压导致回路上部的排气,因为其流体被拉出管线,而惯性马达作为泵在惯性效应上运行。最终,

液压马达的外部动作类似于电动马达的外部动作。但是,必须避免释气,因为从溶液中抽出的空气会进入储液器,在那里它可以被泵吸入,从而导致气穴损坏。通过使用称为抗气蚀回路的简单修复可以防止除气。

但是,如果我们将阀门2转移到其阻塞位置会发生什么?如果不了解电路的更多信息,电机的反应就不能完全预测。但是,一些见解在指出问题时很有用。如果阀门突然堵塞,电机“低压侧”的压力会突然升高,因为负载和电机惯性会导致电机作为泵运行。现在处于泵送模式的电动机的正位移将导致低压侧上升到可能损坏电动机和/或电路的水平。当负载惯性高或所谓的“低压侧”的管道破裂时,可能的损坏可能是电机轴的损坏。关键是,电气和玻璃钢水箱复合材料液压机液压回路之间的一对一类比产生了液压回路中的问题。
