镁钙砖粉末成型液压机进步进电机操作
该机器可以作为泵或马达运行。但是,对于配置的阀门,将在其电机模式中进行说明。它应作为镁钙砖粉末成型液压机进步进电机专门操作。事实上,如果有一个正式的名称,它可能是“两相,径向活塞,固定排量,液压进步进电机。”当活塞依次用各自的阀门加压时,旋转组将转90°度。每个加压循环。图1设置了从P1供电到P2供电的过渡。
以下是镁钙砖粉末成型液压机可视化液压进步进电机中扭矩产生的设置条件:首先,假设轴处于12点钟位置,V1开始非常快速地从P1供电,同时V2就像突然转移到电源P2一样,如图所示。阀门移动发生得如此之快,以至于轴还没有机会移动。
随后,在液压施加到活塞P2上并且在活塞P1中释放压力的情况下,活塞P2产生与活塞面积乘以压力的力。由于活塞P2的前端辊之间的低摩擦力,该力只能在垂直于辊和非同心凸轮外表面之间的切线的方向上传递。结果是作用在长度为BC的扭矩臂上的扭矩,这使得凸轮和轴逆时针旋转。
但是镁钙砖粉末成型液压机轴旋转多远?它将仅旋转90度,直到键槽位于9点钟位置(图中未显示)。然而,应该很容易看出,在9点钟位置,净活塞力直接通过轴中心线,因为滚子到凸轮接触的点垂直于P2中心线。不会产生扭矩,转子将停在9点钟位置。通过以适当的顺序一次移动一个阀门,可以使轴一次移动1/4圈(图2 和18)。

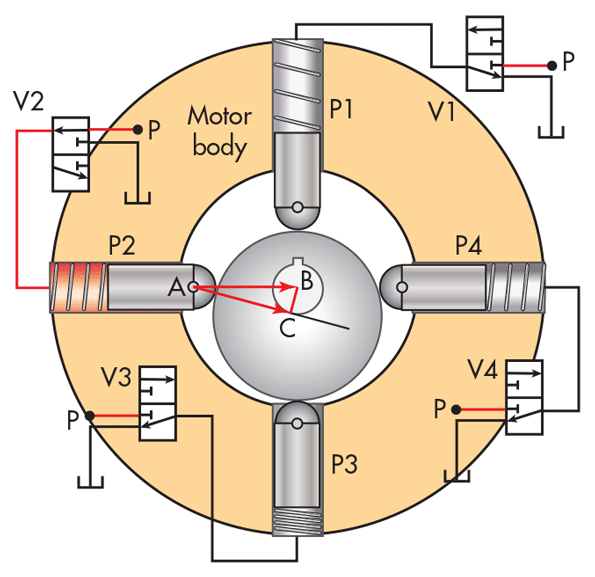

1.示出的是在V1转换到通风口P1之后扭矩产生,而V2转换到功率P2,但运动尚未开始。力矢量产生转动力。
以下是镁钙砖粉末成型液压机可视化液压进步进电机中扭矩产生的设置条件:首先,假设轴处于12点钟位置,V1开始非常快速地从P1供电,同时V2就像突然转移到电源P2一样,如图所示。阀门移动发生得如此之快,以至于轴还没有机会移动。
随后,在液压施加到活塞P2上并且在活塞P1中释放压力的情况下,活塞P2产生与活塞面积乘以压力的力。由于活塞P2的前端辊之间的低摩擦力,该力只能在垂直于辊和非同心凸轮外表面之间的切线的方向上传递。结果是作用在长度为BC的扭矩臂上的扭矩,这使得凸轮和轴逆时针旋转。

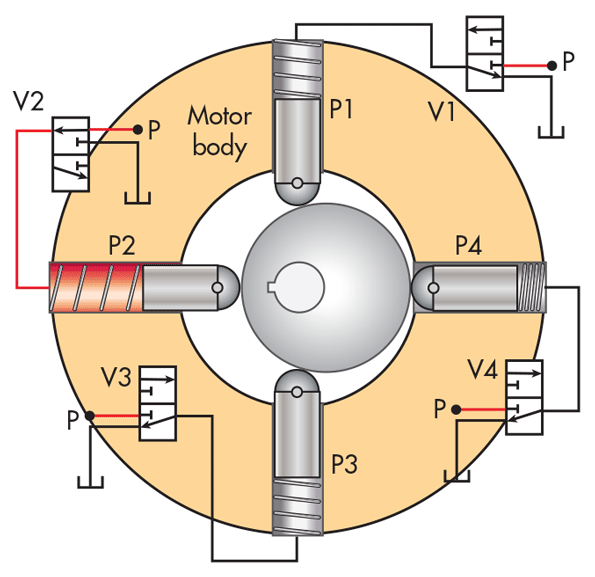

2.稳态位置是9点钟,P2加压。
但是镁钙砖粉末成型液压机轴旋转多远?它将仅旋转90度,直到键槽位于9点钟位置(图中未显示)。然而,应该很容易看出,在9点钟位置,净活塞力直接通过轴中心线,因为滚子到凸轮接触的点垂直于P2中心线。不会产生扭矩,转子将停在9点钟位置。通过以适当的顺序一次移动一个阀门,可以使轴一次移动1/4圈(图2 和18)。
