威力重工1250吨大台面四缸液压机电源转换器电力转换分析

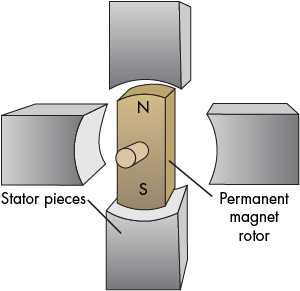

图1:两极,两相同步电动机的基本铁磁部件包括永磁体。

本讨论从威力重工1250吨大台面四缸液压机交流同步电动机的主要部分开始。交流电机比直流电机简单。图1显示了两极两相同步电动机的基本铁磁部件。它由包含转子的永磁体组成,安装在中心轴上以便能够旋转。围绕磁体的是四个定子片,其将形成两个固定电压和/或电流激活的电磁体的铁磁芯。两个相对的芯片形成一个相,并形成两个电磁铁中的一个。因此,一个相有两个定子片,另一个有两个定子片。后来,文章将展示有四种不同的磁极,但它仍然只是一个两极机器。

威力重工1250吨大台面四缸液压机电源转换器电力转换分析

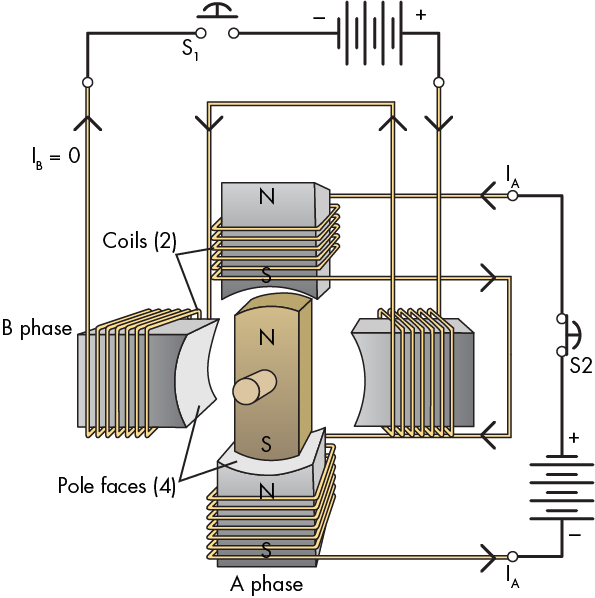

图2:即使这是交流电动机,这种设计增加了线圈,为每个固定极片和放电系数电池提供激励。

逐渐地和电激励每个单独的磁芯(电激励线圈被顺序地添加)将表明转子可以被磁性地吸引到受激励的磁芯,并因此引起旋转。图2显示了形成两个独立电磁铁的附加线圈。电池用于说明威力重工1250吨大台面四缸液压机电机的运行,之后,ac将用于激励线圈。

首先注意,闭合的开关S2向垂直磁铁提供直流电流。此外,进入上线圈的电流通过跨接线进入并进入下线圈,下线圈缠绕使得它们各自的磁场在彼此的方向相同。绕组的右手规则和性质告诉我们,两个定子片的上部都是北极磁极,它们的底部是南磁极。因此,转子的北磁极被吸引到上定子片的南侧,而其南极被吸引到底部线圈的北侧。这是一种增强的情况,意味着两个定子磁铁都用于将转子保持在所示的电气位置。

此外,请注意S1是打开的,这意味着没有电流传递到其线圈。因此,线圈对转子的定位没有贡献。它们的定子片显示没有磁极。

威力重工1250吨大台面四缸液压机电源转换器电力转换分析

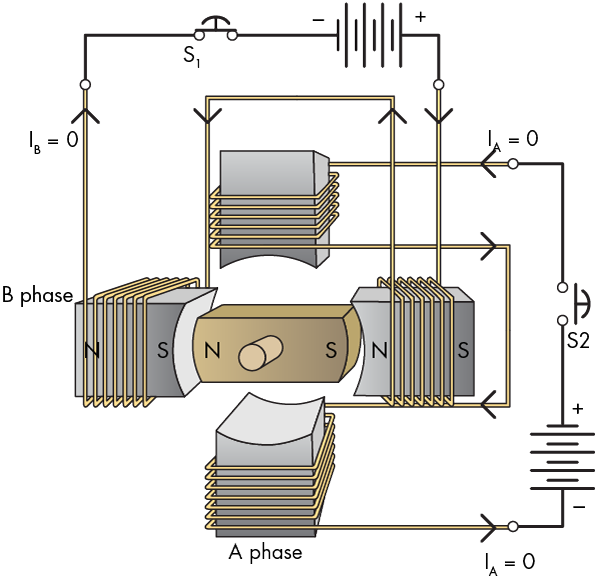

图3:打开S2并关闭S1使水平线圈通电,转子移动到9点钟位置。

在图3中,S2已经打开,当S1关闭时,它使垂直线圈断电并激励水平线圈。在存在水平场的情况下没有垂直磁场,转子自然地卡入9点钟位置,如图所示。

威力重工1250吨大台面四缸液压机电源转换器电力转换分析

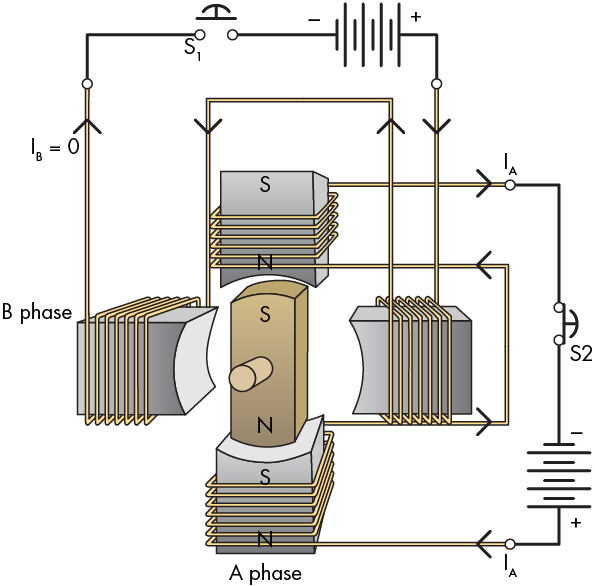

图4:此设置中事件的进展是打开S1,在重新激活S2时断开水平线圈的电源,并为垂直线圈反转电池的极性。这反转了垂直定子片的磁极。

这个一般过程在图4中继续。这里开关S1打开,切断垂直线圈的电流。同时,垂直线圈的电池极性反转,开关S2闭合。通过垂直线圈的电流将反转,这反过来反转磁极性。乍一看,图4可能与图2相同。然而,仔细观察会发现所有极点都沿垂直轴反转。转子现在总共旋转了180°。

威力重工1250吨大台面四缸液压机电源转换器电力转换分析

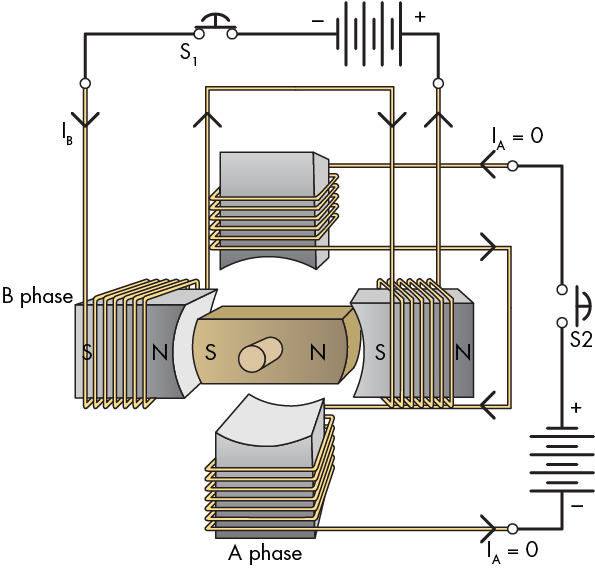

图5:当水平电池反转时,S1再次关闭,S2打开。随后,水平线圈极性反转,转子转到270°位置。

这个过程中的另一个步骤是将转子转动90° (图5)。再次,只需快速浏览一下,图3和图5可能看起来是一样的; 然而,磁极性与前面的情况相反。通过对开关的打开和关闭以及改变电池极性进行适当排序,可以使转子经过一整圈。下一个合乎逻辑的步骤是返回图2所示的启动条件,使威力重工1250吨大台面四缸液压机电机连续旋转。它只需要适当的切换动作。

威力重工1250吨大台面四缸液压机电源转换器电力转换分析

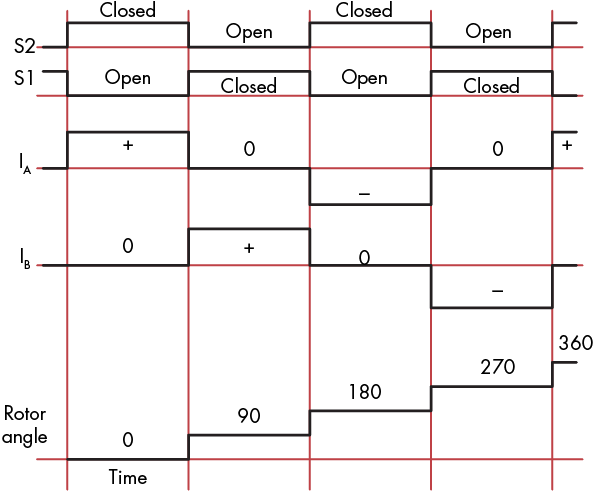

图所示为两极两相同步电动机的顺序时序图。

顺序时序图会跟踪特定订单中必须遵循的事件。图6提供了上述事件的图表。重要的是要注意电流I A由S1控制,I B由S2控制。注意图表如何通过显示I A的正值来指示电池的切换在0°间隔内,但在180°间隔内为负值。我们可以在电流中看到,这实际上是一个双极威力重工1250吨大台面四缸液压机电机,因为电流需要360°的轴(转子)旋转才能通过一个完整的机械循环。另外,请记住,术语“打开”和“关闭”用于电气环境 - 关闭正在进行,开放被阻止。
