用于频率响应的2600吨化粪池成型液压机测试阀

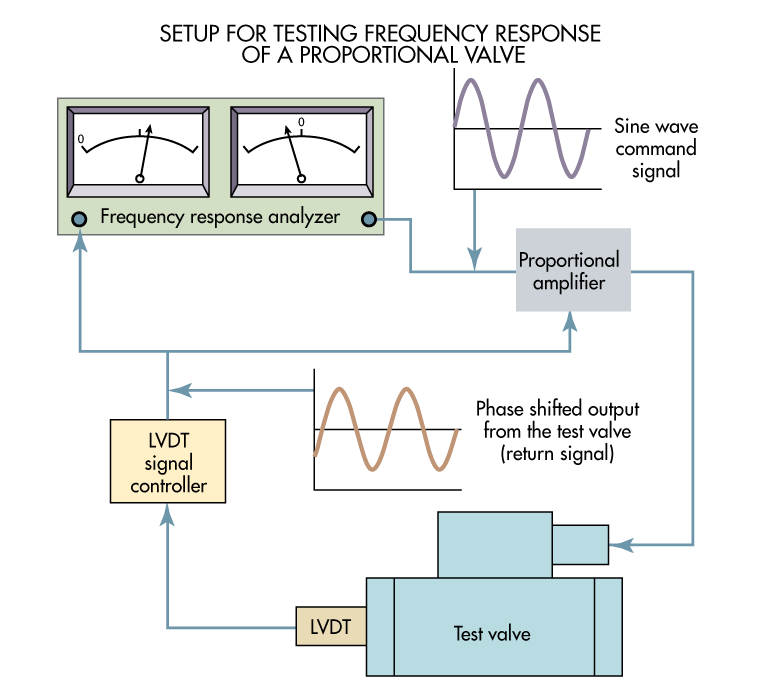

测试2600吨化粪池成型液压机阀门频率响应的设置重点是频率响应分析仪,如下图所示。该仪器有两个基本部分。首先,2600吨化粪池成型液压机发电机产生可调频率的正弦波。其次,分析器部分测量幅度和相对于正弦输入的相位滞后量的返回或反馈信号。
来自发生器部分的正弦波输出用作比例放大器的输入。它使线圈电流和线圈力以近似正弦的方式变化。该正弦力使得线轴以近似正弦运动来回循环。
在手头的情况下,返回信号是阀门的LVDT阀芯位置传感器在通过LVDT信号调节器后的输出。这导致信号返回到频率响应分析器的分析部分。然后,分析仪可以评估命令和返回信号之间的相移量,并且还可以测量返回信号的幅度。操作员将频率改变到合适的范围,结果数据是2600吨化粪池成型液压机阀门频率响应的度量 - 包括放大器,LVDT和LVDT的信号调节器。
测试阀门的频率响应利用其内置的LVDT,可提供阀芯位置的反馈。
来自发生器部分的正弦波输出用作比例放大器的输入。它使线圈电流和线圈力以近似正弦的方式变化。该正弦力使得线轴以近似正弦运动来回循环。
在手头的情况下,返回信号是阀门的LVDT阀芯位置传感器在通过LVDT信号调节器后的输出。这导致信号返回到频率响应分析器的分析部分。然后,分析仪可以评估命令和返回信号之间的相移量,并且还可以测量返回信号的幅度。操作员将频率改变到合适的范围,结果数据是2600吨化粪池成型液压机阀门频率响应的度量 - 包括放大器,LVDT和LVDT的信号调节器。
