1、主缸快进，将开关置于自动档，按下SB2，交流接触器KM得电，电动机启动。中间继电器KA1相继得电，电磁阀1Y、3Y、6Y得电。此时碳纤维化学装置模压成型液压机液压系统向主缸上腔供油，在补油油箱的协助下主缸快速下行。

2、主缸工进，当滑块触及行程开关SQ2，中间继电器KA2得电，这时电磁阀1Y、3Y、7Y得电，主缸由快进变为工进。

3、主缸保压，当主缸无杆腔的压力达到压力继电器设定压力后，YJ闭合，所有碳纤维化学装置模压成型液压机电磁换向阀失电，进行保压。

4、主缸泄压，保压一段时间后，中间继电器KA3得电，电磁换向阀4Y得电，主缸上腔开始泄压。

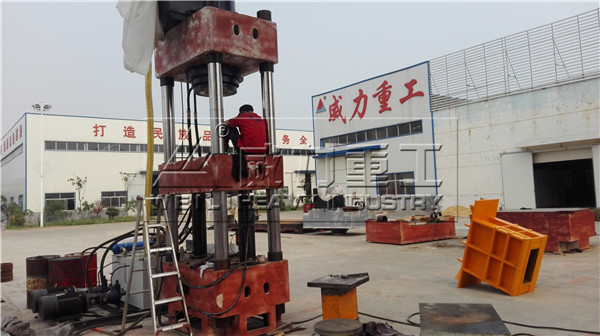

图片仅供参考，详情请咨询18306370979

5、主缸退回，泄压完成后，中间继电器KA4得电，电磁阀2Y、5Y、12Y得电，碳纤维化学装置模压成型液压机主缸下腔进油，滑块回程，触及行程开关SQ1，运动停止。

6、工件顶出，按下按钮SB4，中间继电器KA5得电，电磁换向阀2Y、9Y、10Y得电，顶出缸下腔进油，活塞杆上行将工件顶出。

7、顶出缸退回，按下按钮SB5，中间继电器KA6得电，电磁换向阀2Y、8Y、11Y得电，液压油进入顶出缸上腔，顶出缸回程。

8、停机，按下SB0或SB1，碳纤维化学装置模压成型液压机停止工作。如果接入状态为自动档，按下SB3也可使碳纤维化学装置模压成型液压机停止运行。
