100吨双动液压机油缸筒与活塞杆连接方式

文章出处:【www.yeyaji66.com】人气: 发表时间:2018-01-06 10:45【

100吨双动液压机油缸的缸筒与活塞杆有八种连接方式,不同的油缸用途可以选择不同的连接方式,各有优缺点。下面我们对这八种连接方式进行简单的介绍。

1、拉杆式其结构简单,工艺性好,通用性大,但端盖的体积和重量较大,拉杆受力后会拉伸变长,影响密封效果,适用于中低压100吨双动液压机油缸。

2、焊接式将端盖直接焊在缸筒上,强度高,制造简单,但容易引起焊接变形,焊接热影响区的材料性能有所降低,焊口距缸筒内壁工作表面不应小于20mm,焊接式100吨双动液压机油缸维修时需破坏端盖才行。

3、内螺纹连接在缸筒端部加工出内螺纹和退刀槽,虽然会削弱缸筒强度,而且螺纹与缸筒要求同心,但其结构紧凑,外形美观,不易损坏。连接螺纹设计在端盖上,也可以用螺纹压圈紧固。

4、外螺纹连接这种方式装拆方便,但需要专用工具。它使缸筒端部结构复杂化,螺纹要与缸筒的内径同心。螺纹对缸筒壁厚尺寸要求不大,很适合于无缝钢管做缸筒的100吨双动液压机油缸。密封槽一般都设置在缸筒端面或端盖上,以免削弱缸简强度,为了防止螺纹因冲击震动而松动,往往增加锁紧螺母或紧定螺钉。

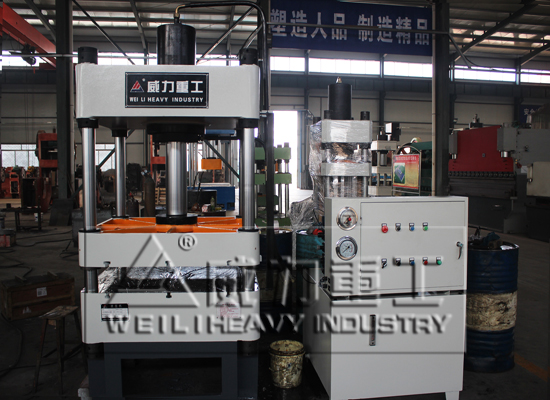

100吨双动液压机油缸筒与活塞杆连接方式

5、外卡键连接这种连接的强度好,结构紧凑,重量轻,装拆容易,但缸筒端部要切出卡键槽,使强度有所降低。外卡键一般由两个半环卡键组成,固定卡键可以用卡键帽。

6、内卡键连接这种连接方式的优缺点同外卡键差不多,但装拆不便。为了便于装拆,卡键一般由三瓣组成第三瓣的剖切口平面必须与轴线平行,否则是装不进去的。装配卡键时,端盖外端面不能高出卡键槽,装好卡键后,端盖才能装到位。卡键与卡键槽的配合精度要适当,间隙过大、缸简卡键槽处会因受到冲击而产生剪切破坏。

7、法兰连接缸筒端部设计有法兰,用螺栓将其与端盖连接起来。法兰连接结构简单,加工和装拆都很方便,只是外形尺寸和重量都较大。法兰与缸筒有整体式的,多作成铸件或锻件缸简,加工余量较大,浪费材料;还有焊接法兰式,多为钢质缸筒,将无缝钢管制成的缸筒与法兰焊接在一起,其焊缝要进行强度计算。法兰连接是100吨双动液压机油缸中使用最普遍的结构形式。

8、弹性挡圈式弹性卡圈有弹性卡圈和钢丝弹性卡圈两种。由于它们都是标准件,因此使用方便,但装拆不方便,尤其是钢丝,必须专用工具。因缸壁厚度较薄,一般用于中低压缸简钢丝截面可以制成圆形、梯形或矩形。
