YW96K汽车地毯专用框主要用来进行各类汽车大中型覆盖件冷冲压、薄板的拉伸、弯曲、成型等工艺；为了扩大工艺范围，部分产品也可以进行冲孔落料（冲裁）等工艺，一般适用于航空、汽车、拖拉机、机床、仪表、化工等行业薄板零件成型的制造工艺。

YW96K汽车地毯专用框架式液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透等工艺。机器具有独立的动力机构和气系统，采用按钮集中控制，可实现调整、手动及半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行和范围，均可根据工艺需要进行调整，并能完成顶出工艺，不带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。FS型压机除具有上述功能外，顶出罐还具有顶出、延时、自动退回。

YW96K汽车地毯专用框架式液压机主机由机身、滑块、移动工作台、主缸、液压垫、移动工作台提升夹紧油缸、行程限位、上极限安全锁紧装置等组成。

1、机身：YW96K汽车地毯专用框架式液压机机身各部件由钢板焊接的结构件组成，焊后经高温回火、随炉冷却以消除焊接应力。其中下横梁、支柱、上横梁通过拉杆预紧（液压预紧）构成组合框架；机身中间设有滑块、滑块导向采用斜楔式四角八面导轨，滑块导板采用A3+CuPb10Sn10复合材料，支柱上的导轨采用可拆卸导轨。

1）上梁、底梁：上梁、底梁由Q235-A钢板焊接而成，焊后进行消除内应力处理，确保设备自身结构和精度稳定性。上梁上加工有主缸安装孔。底梁内部安装液压垫缸及液压垫。

2）支柱：支柱由Q235-A钢板焊接而成，焊后进行消除应力处理。支柱上安装有可调的滑块导向块。

3）拉杆、锁母：拉杆、锁母材料均为45#钢。拉杆与锁母螺纹相配，通过超高压预紧装置预紧，锁紧机身。

2、滑块：

1）Y汽车地毯成型框式四柱液压机滑块为钢板焊接结构，钢板为Q235-A钢板，焊接后进行消除应力处理，滑块上平面与主缸活塞杆连接，滑块下平面加工有“T”型槽，“T”型槽布置按甲方提供的布置图制作。滑块四角装有可调的导向块，导板采用铜基复合材料，保证润滑和耐磨性能良好，与支柱上的导轨组成四角八面导轨，保证滑块导向精度。

2）滑块微调由比例流量阀控制实现，用于试模选择时微调、合模，达到0.5-2mm/s范围内可调。

3、移动工作台：YW96K汽车地毯专用框架式液压机配有一个前移式移动工作台，移动工作台为Q235-A钢板焊接结构，焊接后进行消除应力处理，移动工作台面加工“T”型槽及顶杆孔，“T”型槽及顶杆孔尺寸按甲方提供的布置图制作。“T”型槽中间留400mm不铣。配备相应的顶杆和防尘盖，顶杆的热处理硬度为HRC42度以上。移动工作台重复定位精度±0.05mm，驱动方式为齿轮加减速机驱动，为自行式结构。含贴合检测装置，当移动工作台下平面和底梁下平面的间隙大于0.3mm时主机不许工作。提供全部顶杆孔盖。工作台上平面有十字对模槽，尺寸宽14-深6mm。

4、主缸：YW96K汽车地毯专用框架式液压机的主油缸采用活塞缸和柱塞缸结合的多缸式结构，活塞杆采用优质碳素结构钢锻件，表面经淬火处理以提高硬度；缸体采用优质碳素结构钢锻件，以保证材质的均匀性，油缸密封采用进口材料优质密封圈密封。

5、液压垫缸：YW96K汽车地毯专用框架式液压机底梁内部设置一个液压垫缸装置，液压垫具有液压垫或顶出器两种功能，可用于在钢板拉伸过程中提供压边力或用于顶出制件，液压垫为单顶冠结构，并安装直线位移传感器，YW96K汽车地毯专用框架式液压机能方便地实现滑块和液压垫行程转换位置的数字设定，操作简便实用。

6、移动工作台提升夹紧缸：YW96K汽车地毯专用框架式液压机提升夹紧油缸各四个，均为活塞式结构，安装于下横梁之上，其上升就可以提起移动工作台，下降则可以将移动工作台夹紧于下横梁之上。

7、缓冲缸：YW96K汽车地毯专用框架式液压机按需备冲裁缓冲装置，由缓冲缸、缓冲系统及相连机构构成，安装于YW96K汽车地毯专用框架式液压机底梁上部，用于切边、冲孔等冲裁工艺。冲裁过程中可通过缓冲缸、缓冲系统吸收冲击，消除震动。

8、行程限位：YW96K汽车地毯专用框架式液压机的主行程限位及液压垫行程限位采用直线位移传感器控制，各位置控制转换点可以在显示屏上直接设定。并设置上下极限行程开关进行保护，保证滑块不会超程运行。

9、上极限安全锁紧装置：YW96K汽车地毯专用框架式液压机配备上极限安全锁紧装置，当滑块运行到上极限位置时，该机构自动插入锁环进行锁紧，防止滑块意外下行，保证操作者安全。

10、汽车地毯成型框式四柱液压机顶部设有标高警示灯，顶部安全围栏采用档板式结构，外形美观。

11、机器的外观颜色由用户提供色标或色板。若用户未提供色标，则按供方常规颜色冰灰色（滑块橘红色）油漆制造。

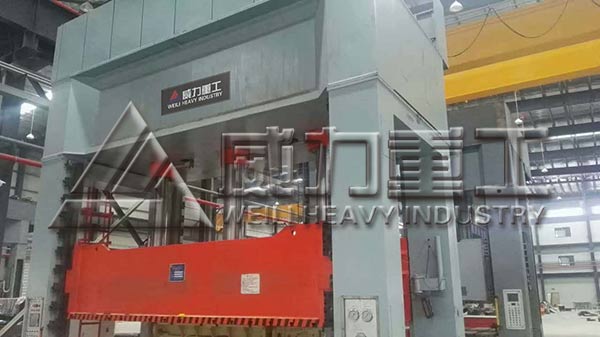

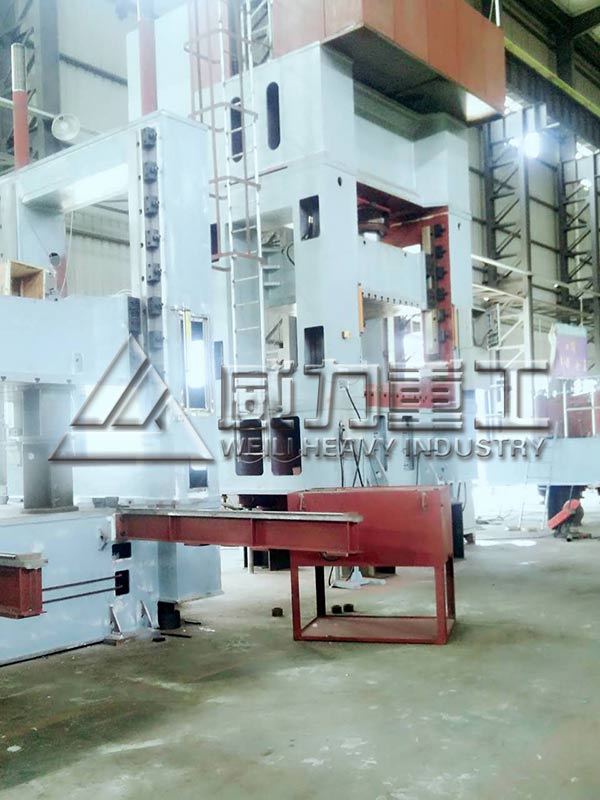

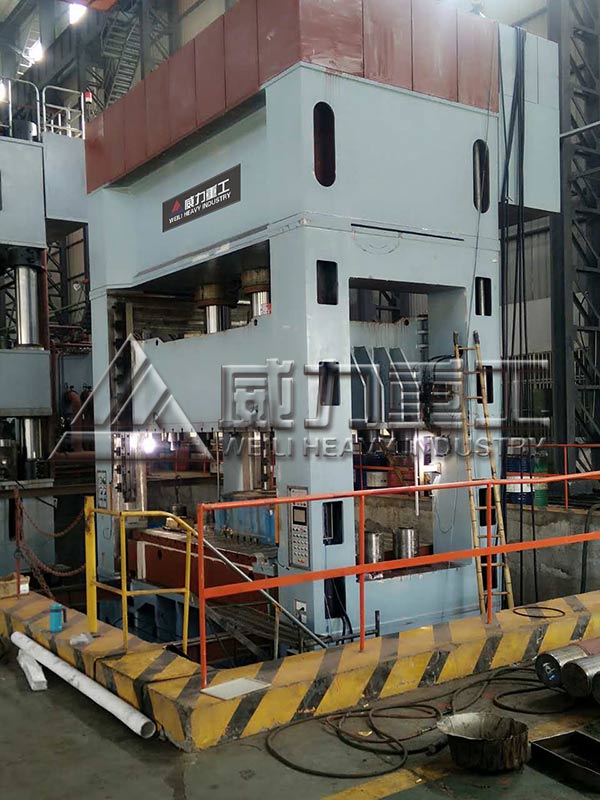

YW96K汽车地毯专用框架式液压机实景拍摄：

YW96K汽车地毯专用框架式液压机液压控制系统：

1、YW96K汽车地毯专用框架式液压机油箱为上置式，油箱布置在上梁后部。

2、YW96K汽车地毯专用框架式液压机主油路采用先进的锥阀集成系统，具有结构简单，通流量大，抗污染能力强，性能可靠，响应快，控制方式灵活等优点。液压管路系统密封可靠，不渗不漏；管路连接方式优先采用法兰连接，管路布置整齐，并采用抗震管夹和耐震力夹，管路及油箱内部均需进行良好的除锈保洁处理。插装阀采用国内品牌，确保系统使用寿命长，性能可靠。

3、YW96K汽车地毯专用框架式液压机液压系统采用恒功率高压柱塞泵，降低整机噪音，节省整机功率。

4、YW96K汽车地毯专用框架式液压机液压系统设有过载保护装置，确保YW96K汽车地毯专用框架式液压机不会超载工作，液压系统设有液压支承双保险回路，并设立主缸上、下腔的液压安全联锁回路，保证下腔不打开则上腔无法上压。保证YW96K汽车地毯专用框架式液压机安全可靠。

5、YW96K汽车地毯专用框架式液压机具有保压功能，保压时间可以自行预置。

6、YW96K汽车地毯专用框架式液压机油箱在内部设置过滤网，将吸油与回油分开。油箱为钢板焊接结构，并进行钝化防锈处理。

7、YW96K汽车地毯专用框架式液压机配备工业制冷机对油液进行冷却。

8、为保证加油符合要求，油箱加油口有强制过滤的滤油装置。

9、YW96K汽车地毯专用框架式液压机配各液位控制继电器和液位观察窗，防止系统缺油和超限。

10、液压机的操作方式有：调整、单次循环两种，用转换开关转换。YW96K汽车地毯专用框架式液压机工作方式有定压成型、定程成型两种，定压成型工艺动作具有保压延时和自动回程功能。

1）调整：即点动，与按压按钮时间长短成正比的间歇动作，松开按钮，动作即停止。在调整的工作方式下有微动对模功能：按压下行按钮，滑块主油缸上腔不上压力，滑块在节流阀的控制下无压力缓慢微动下行，手松动作停，此动作在对模和模具研配时使用。

2）单次循环：滑块运行的单次循环：初始条件、安全条件满足后，双手按下滑块下行按钮，可实现滑块快速下行，到达快转慢位时滑块慢下，接近工件并开始压制，当压制力达到滑块保压设定值时开始计时，计时时间到，滑块卸压到〈5Mpa时，滑块回程至上限位停止，完成单次循环。

液压垫参与单次循环：

工作初始液压垫在其上限位。按压滑块下行双手按钮，滑块快下→滑块慢下→压制(液压垫随动下行并提供压边力)→压制力达到→滑块保压计时→计时时间到→滑块卸压→滑块回程上限位停止→液压垫顶出至上限位。从而完成单次循环。在滑块回程的过程中，可在滑块回程的不同位置，设置发讯点来启动液压垫顶出动作。从而完成单次循环。

液压垫工作方式选择有：或作拉伸垫、或作顶出器、或不工作三种。

技术质量保证标准：

YW96K汽车地毯专用框架式液压机的设计制造及安全技术条件等应符合国家现行有关行业的标准：

GB/T5226.1—2008工业机械电气设备通用技术条件

JB/T7343—2010单双动薄板冲压液压机

JB3818—84液压机技术条件

JB9967—1999液压机噪音限值

JB3915—85液压机安全技术条件

ZBJ62025—1999锻压机械焊接技术条件
